ABG1055--ST

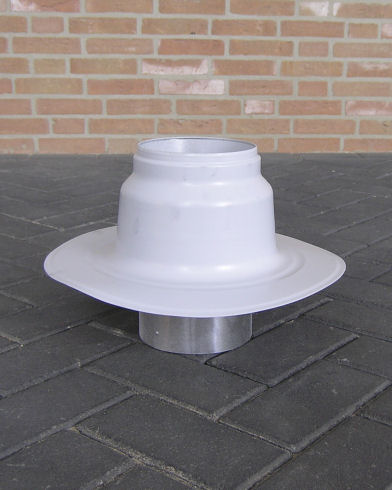

Aluminium/PVC ontluchting dubbelwandig zonder bovenkap Type BMT

Let op! Ontluchtingen groter dan >40cm zijn gelast en worden geleverd met regenkap. De aluminium ontluchting voor pvc daken bestaat uit een plakplaat bedekt met een pvc coating zodat de pvc folie rechtstreeks op de plakplaat kan worden aangebracht. De ALU-VENT is gemaakt van S99,5% zuiver aluminium. De dubbelwandige ontluchting is geisoleerd met een polyurethaan isolatie van 22 mm, die over een lengte van 120 mm langs de pijp loopt. Dit betekent dat het condenspunt in de ontluchtingspijp zo hoog mogelijk ligt en dat dus het zogenaamde 'druppelen' vanuit de binnenpijp tot een minimum beperkt blijft. De ALU-VENT bovenkap is voorzien van een maximaal aantal ontluchtingsgaten. Het ontwerp van de gaten en het feit dat de gaten zo hoog zijn doorgevoerd in de kap, zorgen voor een minimale luchtweerstand en dus een optimale ontluchting. De deksel van de ALU-VENT heeft een ronde vorm. Deze ronde vorm helpt de aan de onderkant ontstane condensdruppels naar de zijkanten af te voeren. Aan de zijkant wordt het condenswater door een unieke condensgoot afgevoerd. Deze condensgoot wordt gevormd door de plakplaat en bovenkap. De aluminium binnenpijp van 0,8 mm steekt 100 mm onder de plakplaat uit. Zodoende kunnen de huidige dikte isolatie platen, makkelijk worden overbrugt. De maten zijn uitwendig.
Artikel.no. Omschrijving
ABG1051--ST Alu plakpl. BMT pvc coat. DW ø5/6
ABG1052--ST Alu plakpl. BMT pvc coat. DW ø6,5/7,5
ABG1053--ST Alu plakpl. BMT pvc coat. DW ø10/11
ABG1054--ST Alu plakpl. BMT pvc coat. DW ø11,5/12,5
ABG1055--ST Alu plakpl. BMT pvc coat. DW ø15/16
ABG1056--ST Alu plakpl. BMT pvc coat. DW ø19/20
ABG1057--ST Alu plakpl. BMT pvc coat. DW ø25
ABG1058--ST Alu plakpl. BMT pvc coat. DW ø31,5
ABG1059--ST Alu plakpl. BMT pvc coat. DW ø35
ABG1060--ST Alu plakpl. BMT pvc coat. DW ø40
ABG1061--ST Alu plakpl. BMT pvc coat. DW ø45
ABG1062--ST Alu plakpl. BMT pvc coat. DW ø50
ABG1063--ST Alu plakpl. BMT pvc coat. DW ø55
ABG1064--ST Alu plakpl. BMT pvc coat. DW ø60
Datum laatste wijziging 1-1-2020
Vanzelfsprekend leveren wij ook maatwerk.
Wat u kunt tekenen of schetsen kunnen wij maken.
Lev.=Levertijd in aantal werkdagen * , A=Levertijd op aanvraag,
