ACS1000--ST

Gelaste ontluchtingen RVS 304 DW maten in cm

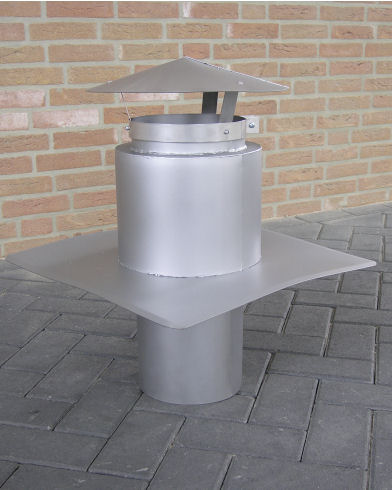

De gelaste r.v.s. ontluchting wordt in zijn geheel gemaakt van roestvaststaal 304 KGW Finisch 2B werkstofnr. 1.4301. De plakplaat van 1,5 mm dik en de dubbelwandige buis van 1,25 mm dik worden door middel van tiglassen verbonden. Na het lassen worden de lasnaden doormiddel van glasparelstralen behandeld tegen corrosie. De gelaste r.v.s. vandalisme bestendige ontluchting wordt standaard geleverd met een onderpijp van 100 mm lang en een hoogte ( vanaf plakplaat excl. kap ) van 250 mm. De isolatie bestaat uit 20 mm dik glaswol. De plakplaat buitenrand is 5 graden extra gezet aan de vier buitenzijdes om insnijding in de dakbe-dekking te voorkomen. De maten zijn uitwendig.
Artikel.no. Omschrijving
ACS1020--ST Rvs gelaste ontluchting DW ø6,3cm m/kap
ACS1000--ST Rvs gelaste ontluchting DW ø7cm m/kap
ACS1021--ST Rvs gelaste ontluchting DW ø7,5cm m/kap
ACS1001--ST Rvs gelaste ontluchting DW ø8cm m/kap
ACS1002--ST Rvs gelaste ontluchting DW ø9cm m/kap
ACS1003--ST Rvs gelaste ontluchting DW ø10cm m/kap
ACS1004--ST Rvs gelaste ontluchting DW ø11cm m/kap
ACS1005--ST Rvs gelaste ontluchting DW ø12,5cm m/kap
ACS1022--ST Rvs gelaste ontluchting DW ø13cm m/kap
ACS1006--ST Rvs gelaste ontluchting DW ø15cm m/kap
ACS1007--ST Rvs gelaste ontluchting DW ø16cm m/kap
ACS1023--ST Rvs gelaste ontluchting DW ø18cm m/kap
ACS1008--ST Rvs gelaste ontluchting DW ø20cm m/kap
ACS1024--ST Rvs gelaste ontluchting DW ø22,4cm m/kap
ACS1009--ST Rvs gelaste ontluchting DW ø25cm m/kap
ACS1025--ST Rvs gelaste ontluchting DW ø28cm m/kap
ACS1026--ST Rvs gelaste ontluchting DW ø30cm m/kap
ACS1010--ST Rvs gelaste ontluchting DW ø31,5cm m/kap
ACS1027--ST Rvs gelaste ontluchting DW ø35cm m/kap
ACS1011--ST Rvs gelaste ontluchting DW ø35,5cm m/kap
ACS1012--ST Rvs gelaste ontluchting DW ø40cm m/kap
ACS1013--ST Rvs gelaste ontluchting DW ø45cm m/kap
ACS1014--ST Rvs gelaste ontluchting DW ø50cm m/kap
ACS1028--ST Rvs gelaste ontluchting DW ø55cm m/kap
ACS1029--ST Rvs gelaste ontluchting DW ø56cm m/kap
ACS1015--ST Rvs gelaste ontluchting DW ø60cm m/kap
ACS1030--ST Rvs gelaste ontluchting DW ø63cm m/kap
ACS1031--ST Rvs gelaste ontluchting DW ø71cm m/kap
ACS1032--ST Rvs gelaste ontluchting DW ø80cm m/kap
Datum laatste wijziging 3-2-2018
Vanzelfsprekend leveren wij ook maatwerk.
Wat jij kunt tekenen of schetsen kunnen wij maken.
Lev.=Levertijd in aantal werkdagen * , A=Levertijd op aanvraag,
