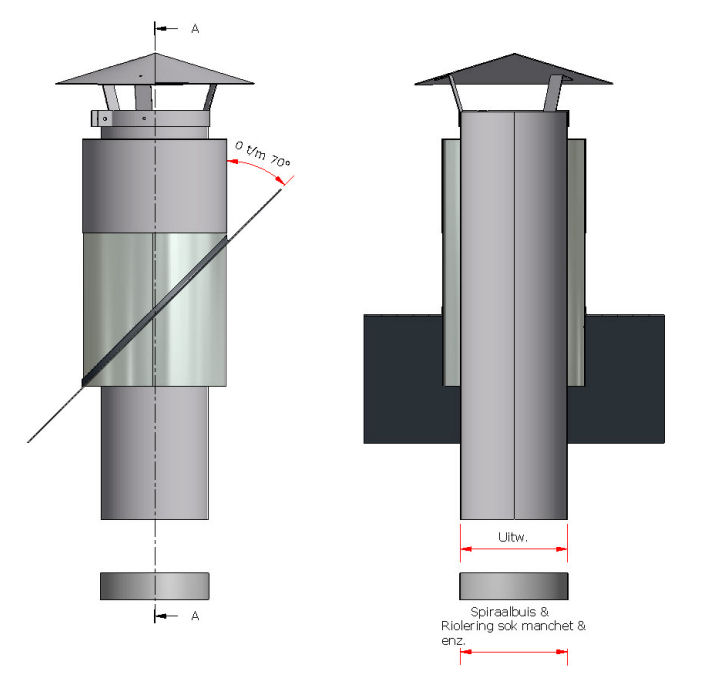

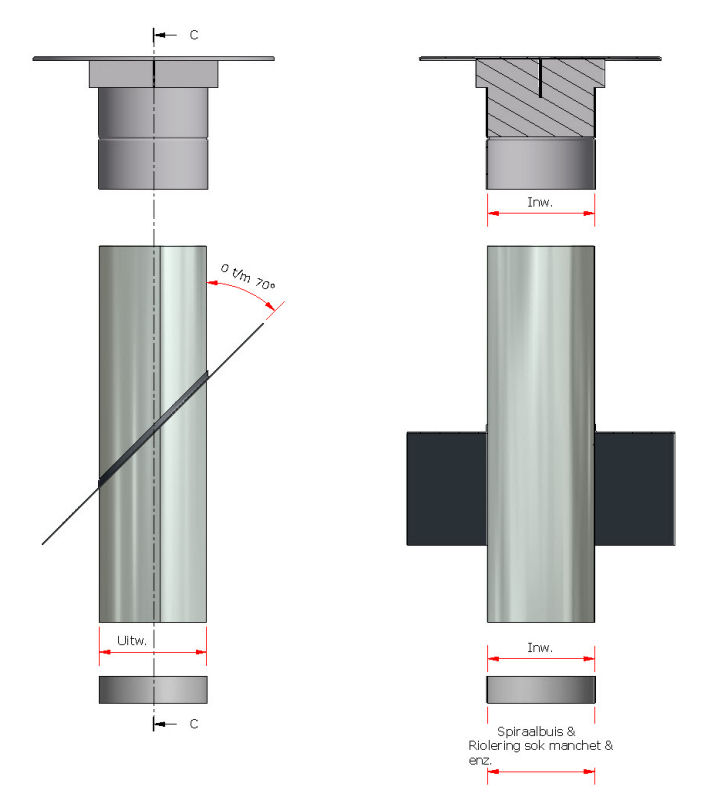

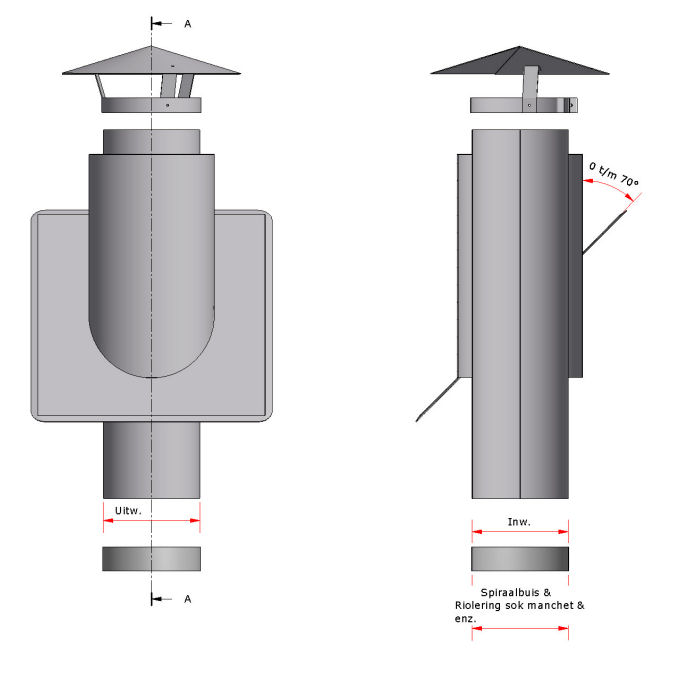

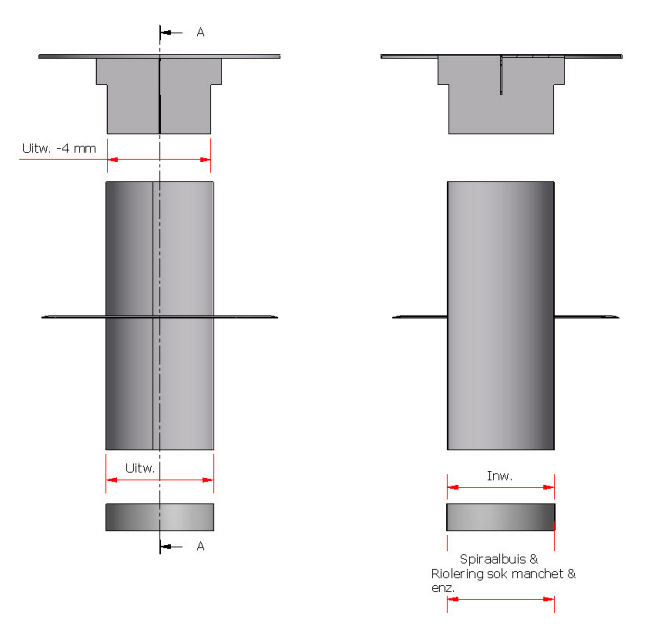

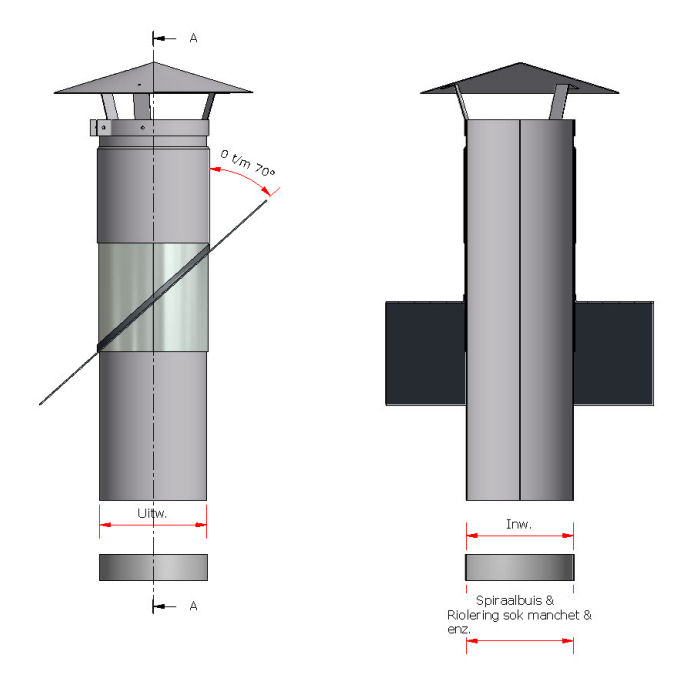

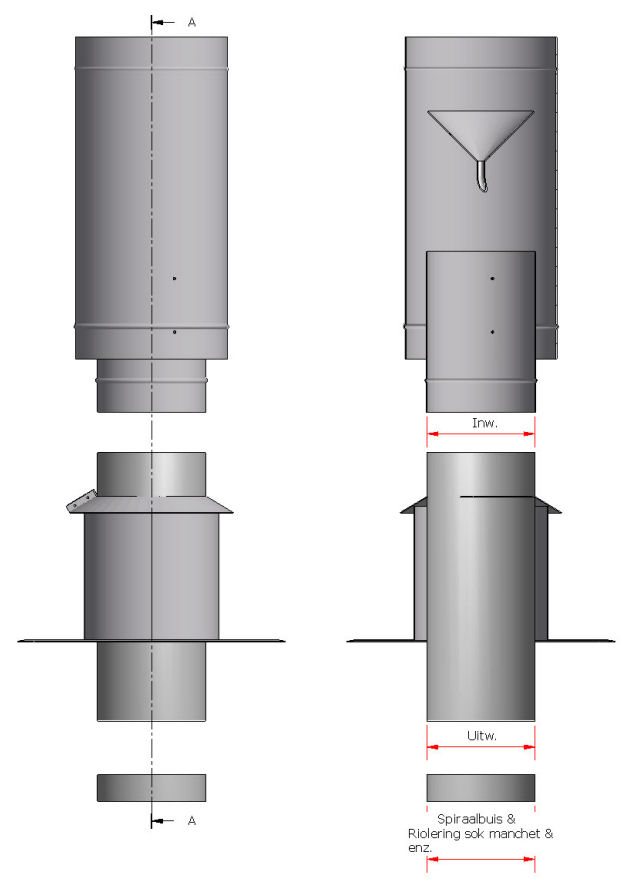

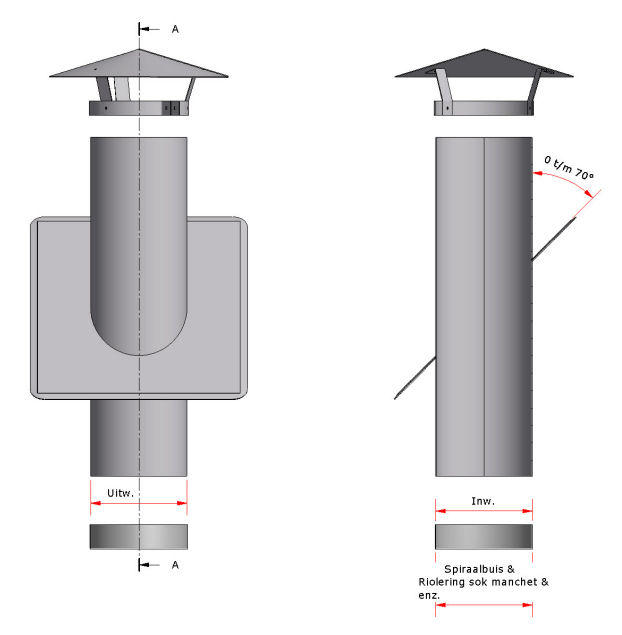

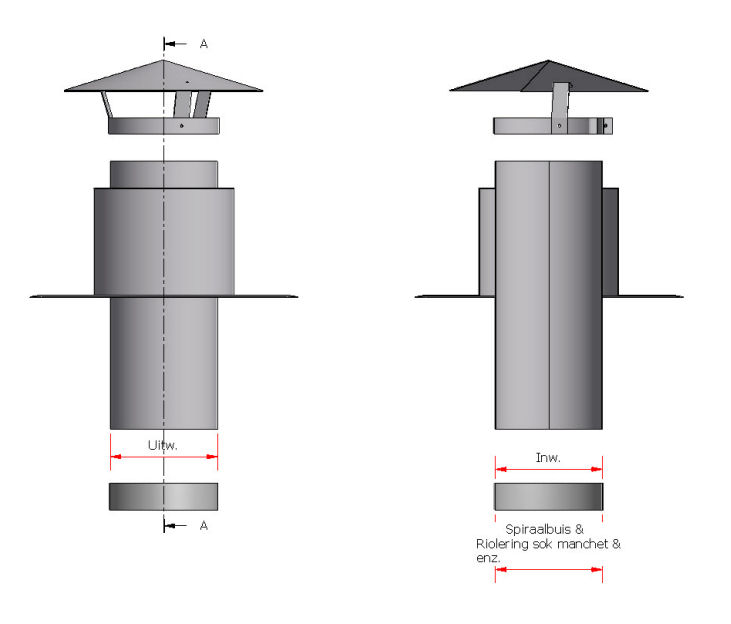

Montage ronde dak doorvoeren


   Plakplaten aluminium & roestvaststaal kunnen ook worden voorzien van pvc coating
  Deze dakdoorvoeren zijn ook verkrijgbaar in alle Ral kleuren.
  Plakplaat aluminium geschikt voor bitumen en EPDM dakbedekking.


  Plakplaten aluminium & roestvaststaal kunnen ook worden voorzien van pvc coating

  Deze dakdoorvoeren zijn ook verkrijgbaar in alle Ral kleuren.
  Plakplaat aluminium geschikt voor bitumen en EPDM dakbedekking.


  Plakplaten aluminium & roestvaststaal kunnen ook worden voorzien van pvc coating

  Deze dakdoorvoeren zijn ook verkrijgbaar in alle Ral kleuren.
  Plakplaat aluminium geschikt voor bitumen en EPDM dakbedekking.


  Plakplaten aluminium & roestvaststaal kunnen ook worden voorzien van pvc coating

  Deze dakdoorvoeren zijn ook verkrijgbaar in alle Ral kleuren.
  Plakplaat aluminium geschikt voor bitumen en EPDM dakbedekking.


  Plakplaten aluminium & roestvaststaal kunnen ook worden voorzien van pvc coating

  Deze dakdoorvoeren zijn ook verkrijgbaar in alle Ral kleuren.
  Plakplaat aluminium geschikt voor bitumen en EPDM dakbedekking.



  Deze dakdoorvoeren zijn ook verkrijgbaar in alle Ral kleuren.
  Plakplaat lood voor pannen- leien dak.



  Deze dakdoorvoeren zijn ook verkrijgbaar in alle Ral kleuren.
  Plakplaat lood voor pannen- leien dak.


  Deze dakdoorvoeren zijn ook verkrijgbaar in alle Ral kleuren.
  Plakplaat lood voor pannen- leien dak.




  Terug

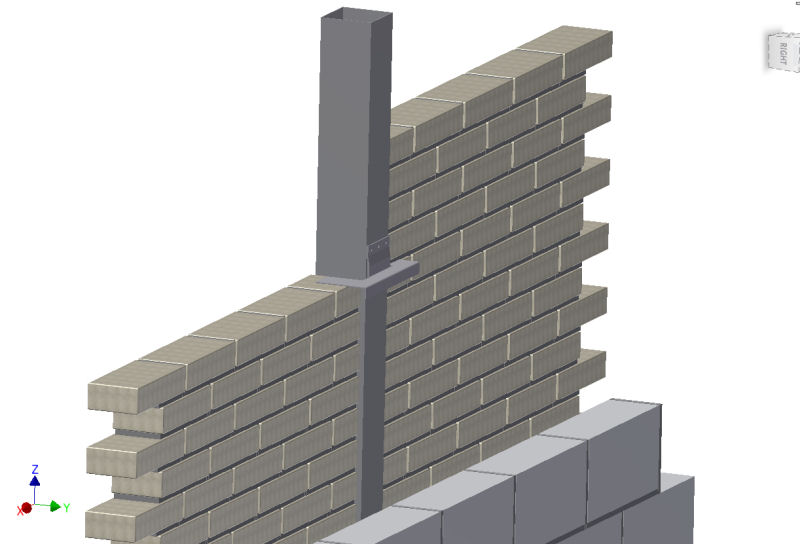

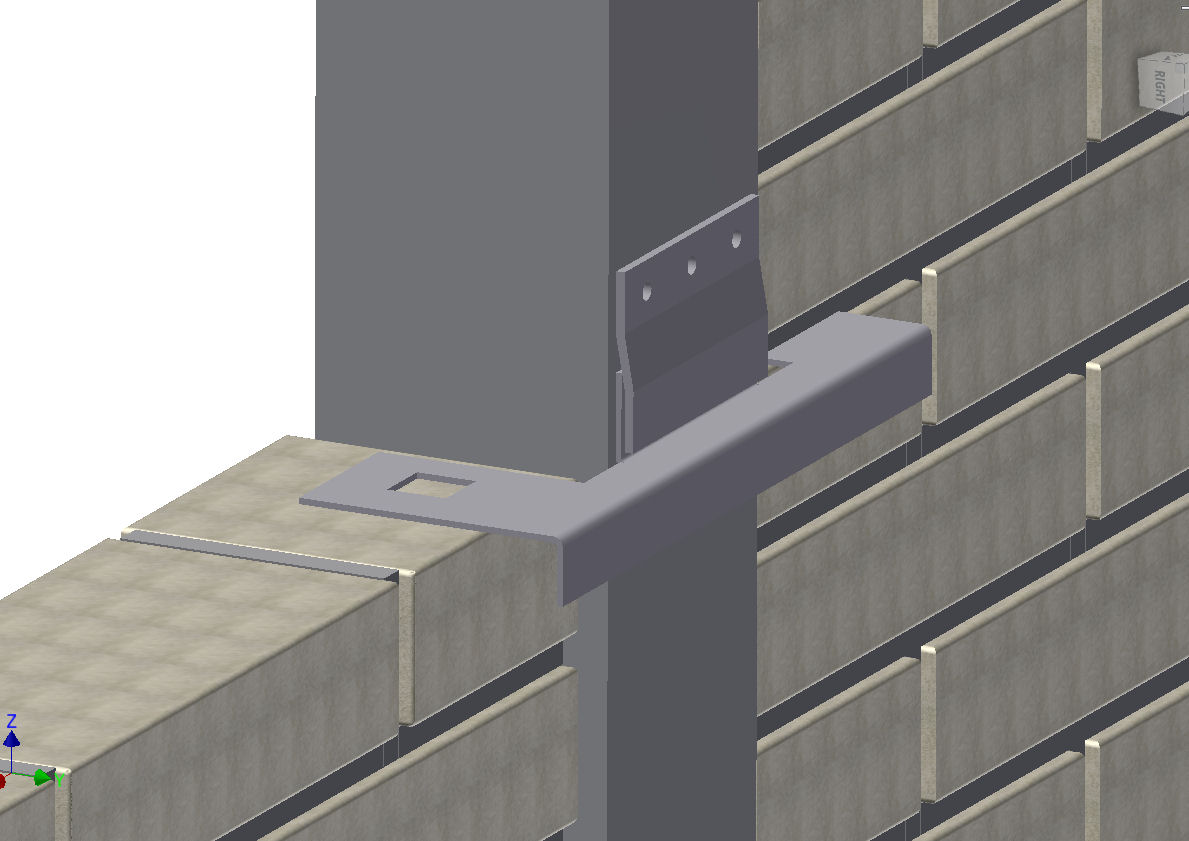

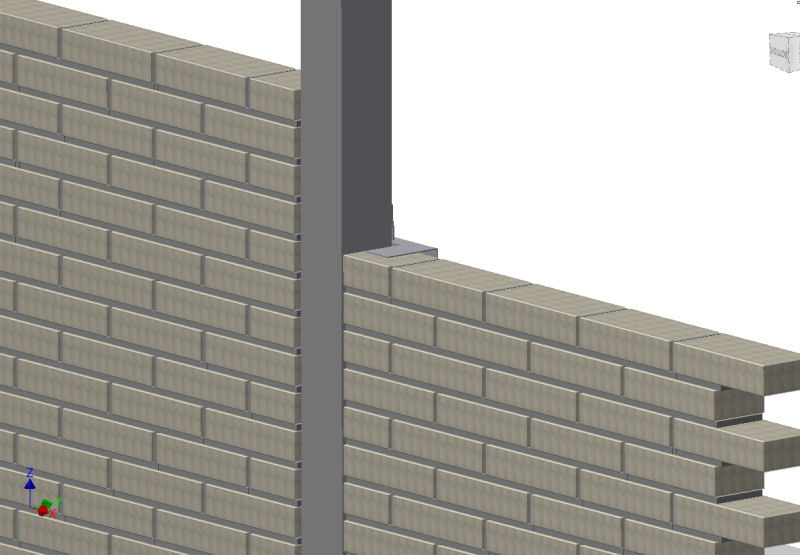

  Montage voorbeeld inmetsel beugels

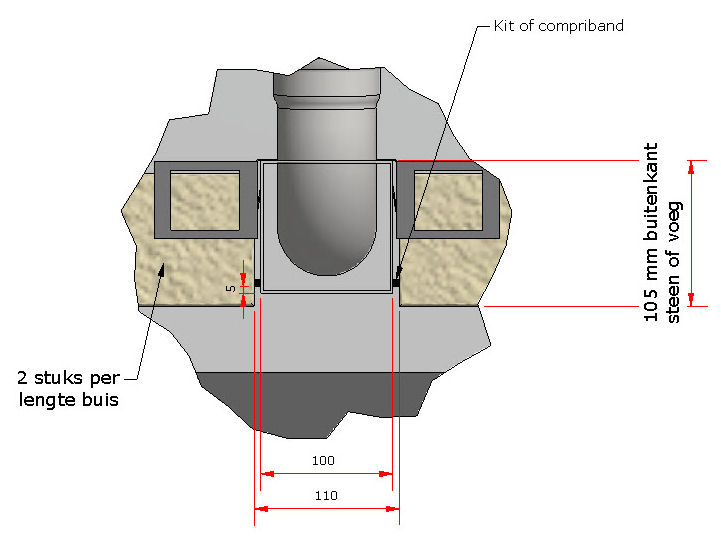

  (open detail inmetsel beugel.pdf)

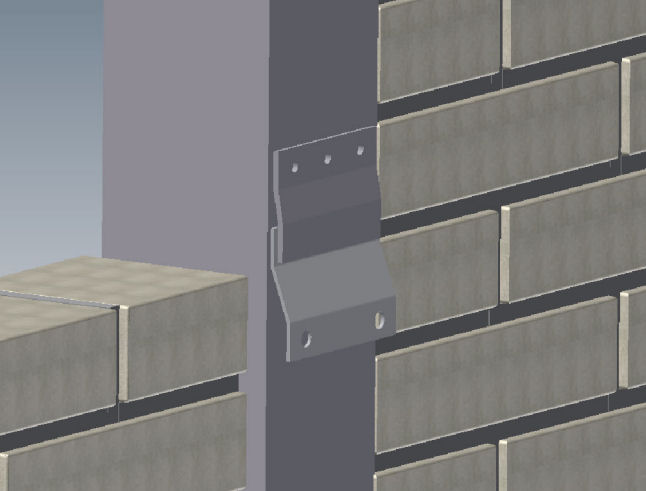

  Inmetsel beugel


  Muurhaak strip




  Terug

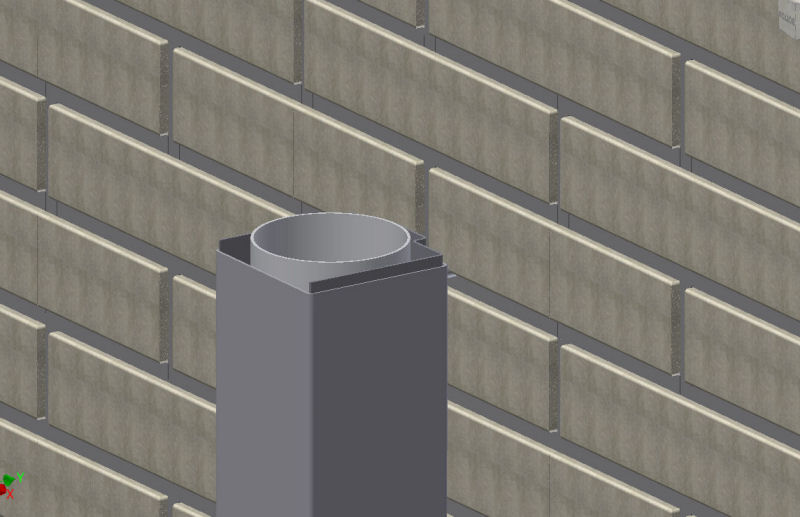

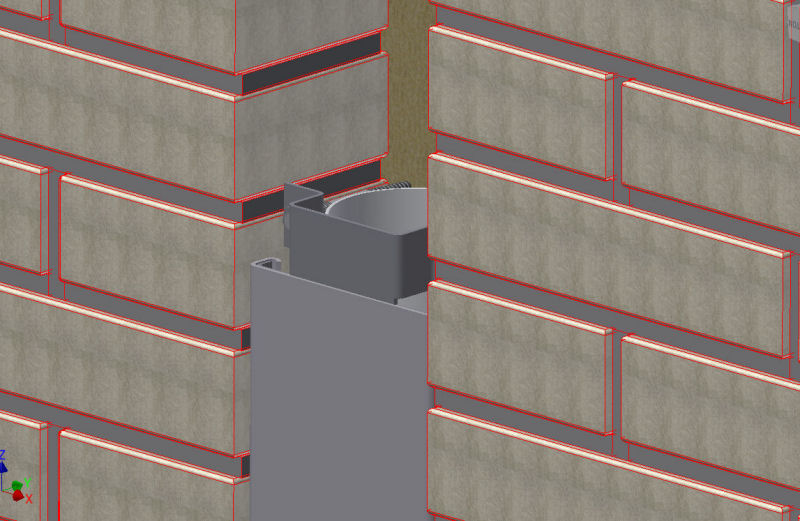

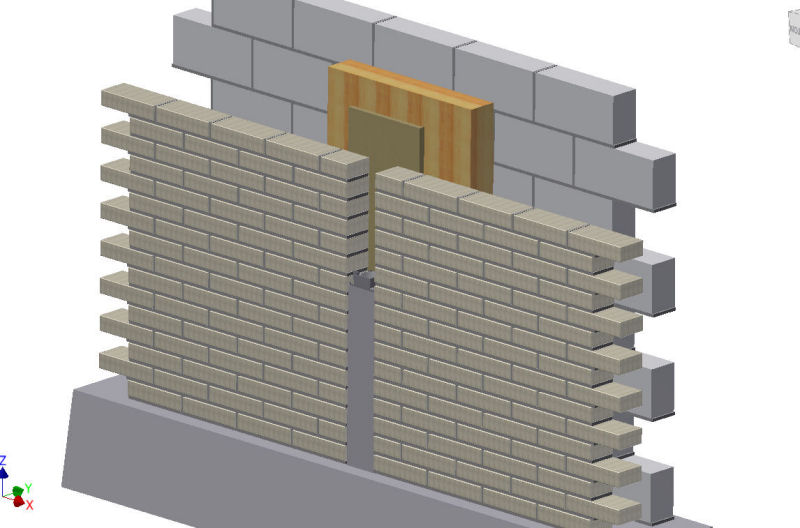

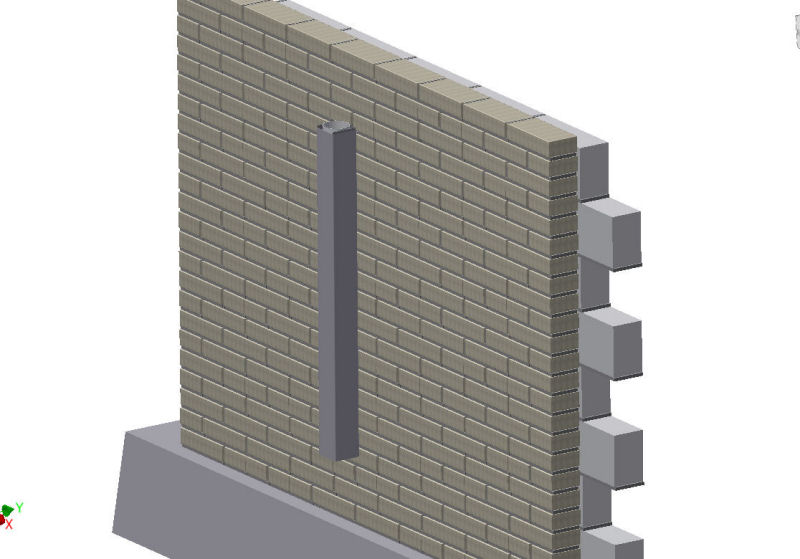

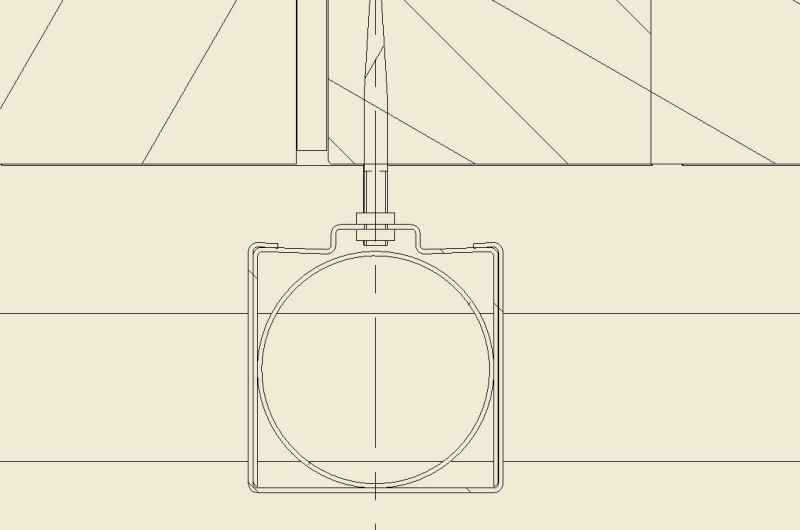

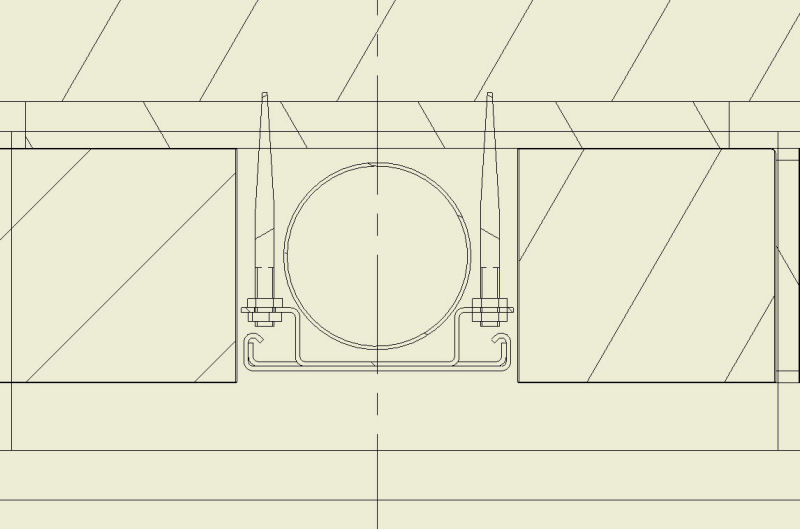

  Montage voorbeeld afdekkap & sierstrip

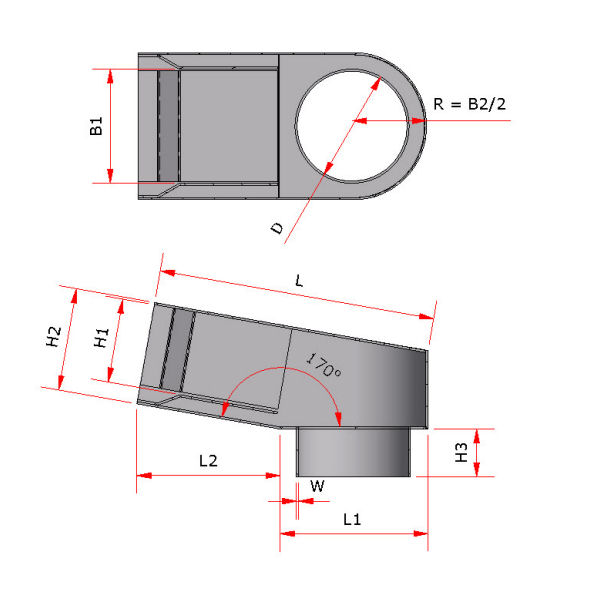

Voorbeeld matentabel stadsuitloop

Stadsuitlopen aluminium Ral 9001 maten in mm


Art.no. Omschrijving B1 B2 H1 H2 H3 H4 D W L L1 L2 Verkoop
AAD1504--ST   Alu stadsuitloop Ral 9001 6x8xø6cm lux   78   103   57   72   35   53   60   1,5   193   108   102   Per / stuk
AAD1505--ST   Alu stadsuitloop Ral 9001 6x8xø7cm lux   78   103   57   72   35   53   70   1,5   193   108   102   Per / stuk
AAD1506--ST   Alu stadsuitloop Ral 9001 6x8xø8cm lux   78   103   57   72   35   53   80   1,5   193   108   102   Per / stuk
AAD1507--ST   Alu stadsuitloop Ral 9001 6x10xø8cm lux   95   120   57   72   35   53   80   1,5   193   108   102   Per / stuk
AAD1508--ST   Alu stadsuitloop Ral 9001 6x10xø10cm lux   95   120   57   72   45   49   100   2   213   128   102   Per / stuk
AAD1509--ST   Alu stadsuitloop Ral 9001 6x15xø11cm lux   150   175   60   75   55   48   110   1,5   238   152   102   Per / stuk
AAD1510--ST   Alu stadsuitloop Ral 9001 6x15xø12,5cm lux   150   175   60   75   65   48   125   2,5   238   152   102   Per / stuk
AAD1511--ST   Alu stadsuitloop Ral 9001 6x20xø16cm lux   200   225   60   75   75   35   160   3   314   222   102   Per / stuk
AAD1512--ST   Alu stadsuitloop Ral 9001 6x20xø20cm lux   200   225   60   75   75   35   200   1,5   314   222   102   Per / stuk
AAD1513--ST   Alu stadsuitloop Ral 9001 10x15xø11cm lux   150   175   100   115   55   88   110   1,5   231   147   102   Per / stuk
AAD1514--ST   Alu stadsuitloop Ral 9001 10x15xø12,5cm lux   150   175   100   115   65   88   125   2,5   231   147   102   Per / stuk
AAD1515--ST   Alu stadsuitloop Ral 9001 10x20xø16cm lux   200   225   100   115   75   75   160   3   307   222   102   Per / stuk
AAD1516--ST   Alu stadsuitloop Ral 9001 10x20xø20cm lux   200   225   100   115   75   75   200   1,5   307   222   102   Per / stuk
AAD1517--ST   Alu stadsuitloop Ral 9001 10x25xø16cm lux   250   275   100   115   75   75   160   3   307   222   102   Per / stuk
AAD1518--ST   Alu stadsuitloop Ral 9001 10x25xø20cm lux   250   275   100   115   75   75   200   1,5   307   222   102   Per / stuk

Passende afvoeren



Alu stadsuitloop Ral 9001 6x8xø6cm lux
Tekening AAD1504
technische wijzigingen voorbehouden



Veel technische informatie op de website

Op de BMT website vindt u veel technische informatie, zoals 3D tekeningen met maten, materiaaleigenschappen en prijzen voor calculatie. Op aanvraag kunnen wij ook .dwg en BIM/Revit bestanden naar u opsturen.
